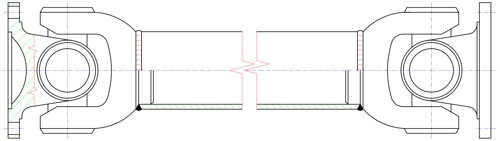

Wał przegubowy bez kompensacji długości - dwa przeguby krzyżakowe (kardana) połączone wałem pośrednim o stałej długości:
- służy do łączenia wirujących wałów urządzeń, których osie przecinają się pod kątem lub są równoległe;
- tworzy układ równobieżny - prędkości obrotowe wału czynnego i wału biernego są sobie równe (wał pośredni obraca się ze zmienną prędkością).
Warunki równobieżnej pracy wału:
- kąt β1 (między osią wału czynnego, a osią wału pośredniego) równy kątowi β2 (między osią wału pośredniego, a osią wału biernego);
- widełki na końcach wału pośredniego położone w jednej płaszczyźnie;
- osie wszystkich wałów – czynnego, pośredniego i biernego – położone w jednej płaszczyźnie.
Cechy:
- Moment nominalny do 270 000 Nm
- Kompensacja do 800 mm
- Kąt skoszenia osi w przegubie do 35°
- Długość dostosowana do potrzeb użytkownika
- Szeroki asortyment końcówek:
- kołnierze wg DIN, SAE, KV-70
- kołnierze z wpustem, z dodatkowymi otworami pod kołki, inne nietypowe
- piasty z otworem walcowym i rowkiem pod wpust pryzmatyczny
- szybkozłącza
